برد الکترونیک دستگاه تزریق پلاستیک دستگاه zwnj های تزریق پلاستیک

دستگاه‌های تزریق پلاستیک برای عملکرد خود نیازمند یک برد کنترل الکترونیک هستند تا فرامین مناسبی را براساس سنسورهای ماشین به شیرهای هیدرولیک بدهند، تایمرهای مختلفی را در وقت مناسب خود فعال کنند و همچنین دمای نقاط مختلف سیلندر مارپیچ تزریق را در مقادیر مناسب خود تثبیت کنند.

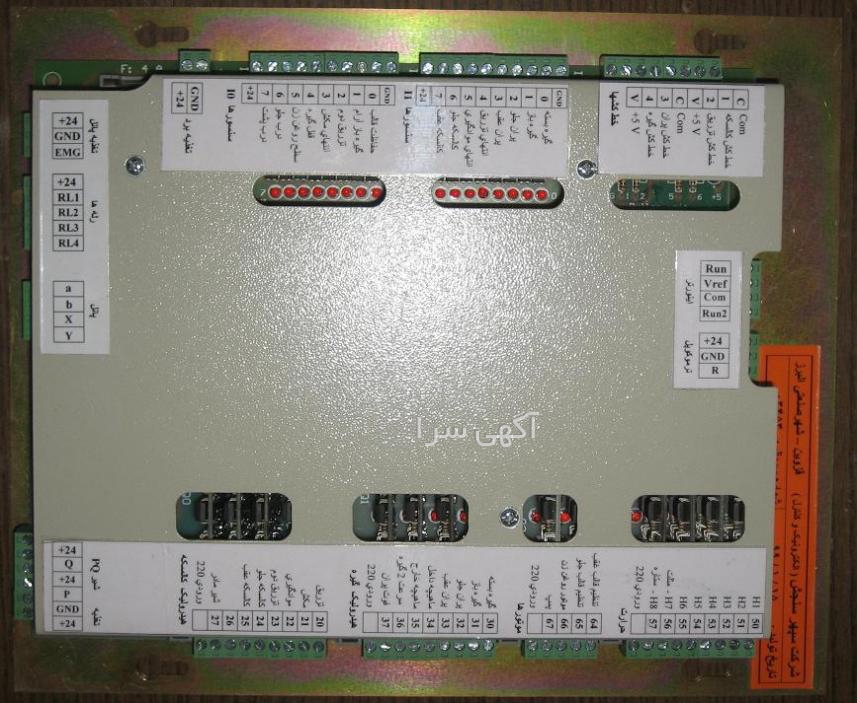

برد MPLC – 60 برای کنترل کامل دستگاه تزریق طراحی شده است که تمام بخش‌های حرکت و حرارت را کنترل می‌نمایند. این برد ، کنترل تمام ورودی‌ها، خروجی ها، تایمرها و امکانات ( option) مورد نیاز را به شرح زیر در درون خود دارد :

خروجی فرمان مستقیما به شیرهای برقی ( حرکت گیره، تزریق و مکش، مواد گیری، کالسکه ، پران و ماهیچه کش ) با ولتاژ 220 ولت یا 24 ولت
خروجی فرمان‌های اضافی مانند پران بادی، پران موتوری، درب ایمنی
فرمان روغنکاری دستگاه و فرمان تنظیم قالب ( چپگرد و راستگرد ) موتوری و هیدرولیک
امکان اتصال خط کش اهمی ، shaftEncoder ، سنسور یا میکروسوئیچ
امکان تنظیم ساعت برای روشن شدن خودکارالمنت‌ها سیلندر و مارپیچ

برای کنترل حرارت روی سیلندر مارپیچ نیز تا 8 کانال ترموکوپل ( نوع j یا k ) در اختیار شماست که فرمان کنترل دما را می تواند به SSR یا به کنتاکتور اعمال کند.

ارتباط اپراتور با دستگاه نیز توسط پانل اپراتوری انحصاری که برای این منظورطراحی شده است انجام میشود و ازطریق شاسی های آن ، عملکرد خودکار و عملکرد دستی ( تمام حرکتهای ماشین ) قابل اعمال است .
این پانل اپراتوری مجهز به نمایشگر (HMI) از نوع رنگی و لمسی به ابعاد 7 اینچ استاندارد است که بر روی آن تمام پارامترهای ماشین قابل رویت و تنظیم است . لمسی بودن نمایشگر باعث کاهش چشمگیر شاسی های روی پانل ( حذف شاسی های اعداد ، شاسی های جهت و شاسی های توابع ) و ساده و خلاصه شدن آن شده است و به این ترتیب به سادگی پانل اپراتوری و کارکرد راحتتر اپراتور با آن منجر میشود .
