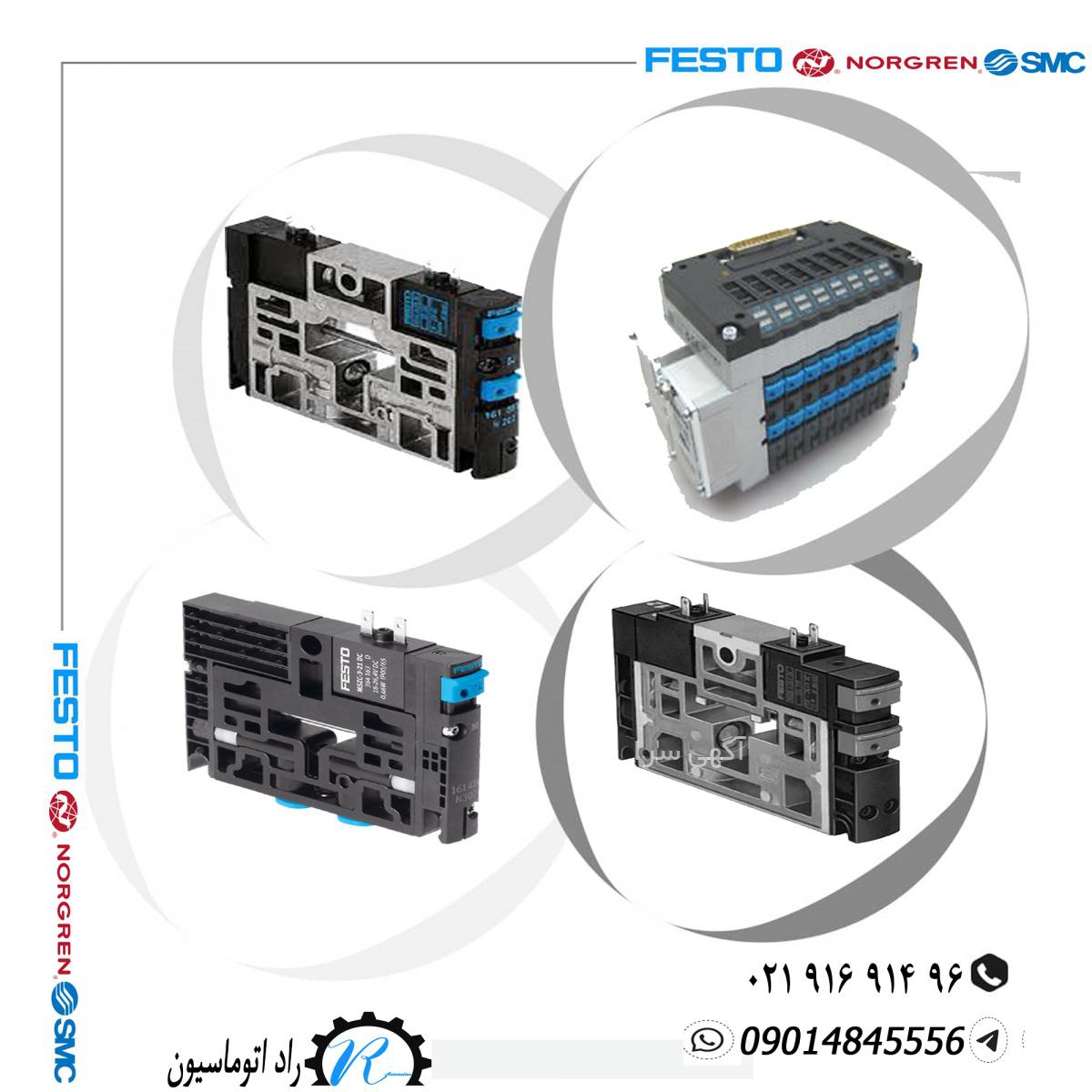

شیر برقی پنوماتیک فستو مدل cpv۱۴ cpv۱۸ شیر برقی CPV18 و CPV14 فستو یکی

شیر برقی CPV18 و CPV14 فستو یکی از نمونه شیرهای ترمینال ولو است که در دیاگرام های حرکتی متفاوت و با سایز 1/4 موجود می باشد.

عملکرد های شیر برقی : 2/2 اوپن و کلوز، 3/2 اوپن و کلوز، 5/2 تک سیگنال، 5/2 دو سیگنال، 5/3 وسط بسته، 2/2 وکیوم
نوع تحریک الیکتریکی و تنها با برق 24 DC است.

شیر برقی CPV18 و CPV14 فستو به دلیل نوع طراحی به صورت بلوک و با بغل بند استفاده می شود.

این شیر برقی فستو رو میتوان با استفاده از عملکرد های مختلف کنار هم گذاشته و یک بلوک را تشکیل بدهیم.
.
نحوه سفارش گذاری شیر برقی CPV18 فستو به شرح زیر است.

CPV18-M1H-2OLS-2GLS-1/4

CPV18-M1H-2X2-GLS-1/4

CPV18-M1H-2X3-GLS-K-1/4

CPV18-M1H-5LS-1/4

CPV18-M1H-5JS-1/4

همانطور که از مدل ها پیداست مدل شیر برقی CPV18 فستو که در همه ثابت است

و نشان دهنده نوع ترمینال ولو است. M1H به مفهوم شیر با تحریک برقی 24 ولت و امکان تحریک تستی دستی است.

این شیر در مدل های M2H و M3H به با بوبین 110 ولت و 220 ولت قابل ارائه می باشد.

2*2 یا 2*3 به معنی وجود دو شیر برقی 2/2 یا 3/2 در یک تنه می باشد.

M7 سایز کانکشن شیر است. L به معنی تک بوبین بودن و J به معنی دوبوبین بودن شیر است.
نحوه سفارش گذاری شیر برقی CPV14 فستو و اطلاعات یک سری از آنها:

161360 CPV14-M1H-5LS-1/8 solenoid valve 5/2 monostable 800 l/min Common line electrical

161361 CPV14-M1H-5JS-1/8 solenoid valve 5/2 bistable 800 l/min Common line electrical

161362 CPV14-M1H-2X3-GLS-1/8 solenoid valve 3/2 closed, monostable 800 l/min Common line electrical
