نماینده رسمی استپ LEADSHINE و NG در ایران در تهران استپر موتور ها

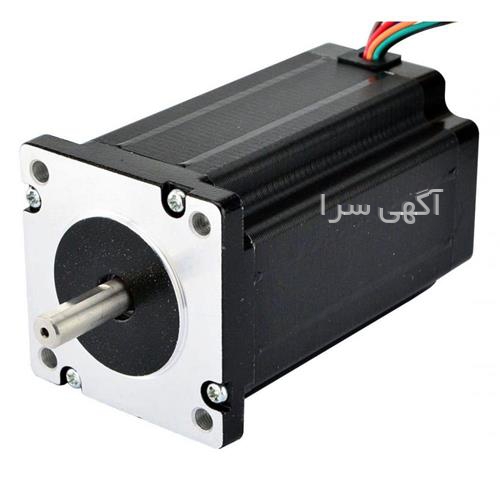

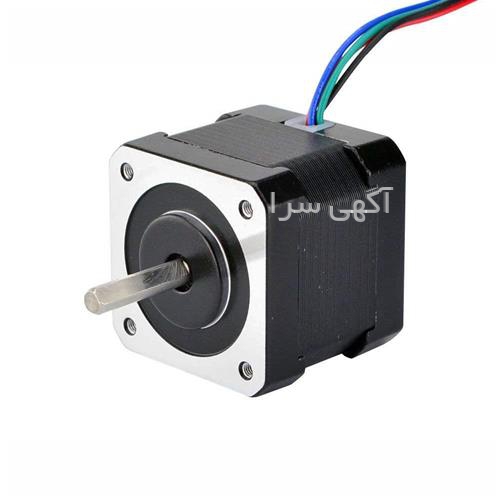

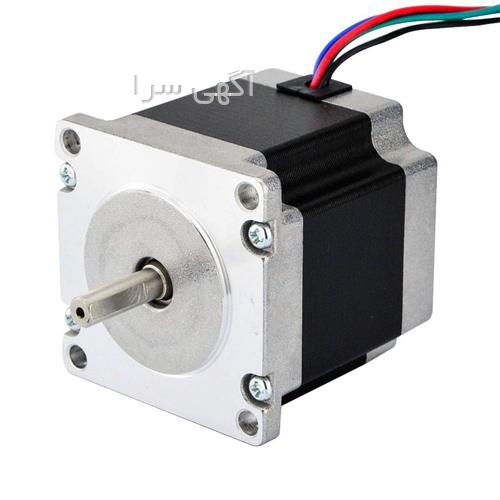

استپر موتور ها جایگاه خاصی در ساخت دستگاه های CNC دارند و در سرعت های پائین، موتور بسیار مناسبی از نظر عملکرد و هزینه برای حرکت محورها محسوب می شوند. استپر موتورها که گاهی از آنها با عنوان موتور Gearboxless نام برده می شود، دارای حداکثر گشتاور در وضعیت متوقف و قفل هستند و گشتاور آنها با افزایش سرعت شروع به کاهش می کند و اگر فرکانس موج ورودی از مقدار مشخصی بالاتر برود، گشتاور خروجی موتور به حدی کاهش می یابد که حتی قادر به چرخاندن روتور خود هم نیست. پس از نظر گشتاور مزیت استپر موتور حرکت در دورهای پائین اما با گشتاور بالاست…

استپر موتورها جایگاه خاصی در ساخت دستگاه های CNC دارند و در سرعت های پائین، موتور بسیار مناسبی از نظر عملکرد و هزینه برای حرکت محورها محسوب می شوند. استپر موتورها که گاهی از آنها با عنوان موتور Gearboxless نام برده می شود، دارای حداکثر گشتاور در وضعیت متوقف و قفل هستند و گشتاور آنها با افزایش سرعت شروع به کاهش می کند و اگر فرکانس موج ورودی از مقدار مشخصی بالاتر برود، گشتاور خروجی موتور به حدی کاهش می یابد که حتی قادر به چرخاندن روتور خود هم نیست. پس از نظر گشتاور مزیت استپر موتور حرکت در دورهای پائین اما با گشتاور بالاست

از نظر تعداد سیم پیچ هم استپر موتورهای مورد استفاده اکثرا دو فاز یا پنج فاز هستند که موتورهای پنج فاز دارای سرعت بالاتری نسبت به نوع دو فاز هستند، اما مدارات درایور لازم برای اینکار هم به نسبت پیچیده تر و گران قیمت تر می باشد .

از نظر دقت حرکت هم استپر موتورها با دقت های مختلفی عرضه می شوند که برای نوع دو فاز معمول ترین آن دارای دقت 1.8 درجه بر استپ و نوع 5 فاز دارای دقت 0.72 درجه بر استپ است. در بحث دقت موتور، استفاده از روش پیشرفته ای به نام “میکرواستپ” یا microstepping می تواند برای استپر موتور، دقتی بسیار بیشتر از دقت نامی آن را ایجاد کند و پله های حرکت یک موتور را به مقادیر ریزتری تقسیم کند. بنابراین در اکثر دستگاه های CNC از درایورهای میکرواستپ به منظور رسیدن به دقت بالای حرکت استفاده می شود. نکته قابل ذکر این است که هرچند از طریق کاهش دور موتور با سیستم های مکانیکی می توان به دقت مورد نظر در روش های معمول درایو رسید، اما این کاهش دور علاوه بر هزینه هایی که می تواند از نظر مکانیکی بر سیستم تحمیل کند، موجب کند شدن حرکت خروجی می شود و افزایش دقت منجر به کاهش سرعت می شود و این امر مطلوبی نیست. بنابراین برای رسیدن به دقت مورد نظر در حین حفظ سرعت، چاره ای جز استفاده از روش های افزایش دقت به صورت الکترونیکی نیست و به همین دلیل است که درایورهای معمول full/half جایگاه چندانی در CNC های دقیق که از استپر موتور استفاده می کنند، ندارند و موتورهای دو فاز و پنج فاز معمولا به صورت میکرواستپ درایو می شوند .

درایور های استپر موتور به دوصورت ولتاژی و جریانی عمل می کنند. در نوع ولتاژی که بسیار ساده تراست، ولتاژ های مناسبی توسط سوئیچ های الکترونیک به سیم پیچ های موتور اعمال می شود و با فرض اینکه گشتاور بار از گشتاور موتور کمتر باشد، حرکت مورد نظر در موتور ایجاد می شود. اشکال این روش این است که با افزایش سرعت موتور و به دلیل خاصیت سلفی آن، جریان گذرنده از موتور با افزایش فرکانس کاهش می یابد و بنابراین گشتاور موتور هم به همین دلیل کاهش می یابد. این روش در حین اینکه از نظر پیاده سازی بسیار ساده تر است اما به دلیل این که با افزایش سرعت عملا استپر موتور به سرعت کارایی خود را از دست می دهد
