تست کراش (لهیدگی) دستگاه آزمون Ring Crush مدل Hi 1411 دستگاه کرش با نرم

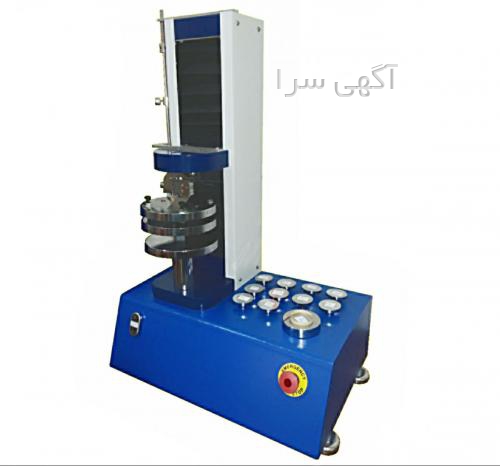

دستگاه آزمون Ring Crush
مدل Hi-1411


دستگاه کرش با نرم افزار labhitech

مشخصات فنی:
• طبق ISO 17025
• ظرفیت: 100 کیلوگرم
• قابلیت نصب اکستنسیومتر
• دقت نیرو : 0.5%± درصد
• واحدهای تنش:Mpa, Kpa
• واحدهای الانگیشن: cm, mm
• واحدهای نیرو: kgf, gf, KN, N
• استروک دستگاه: 300 میلی متر
• موتور: Servo motor Delta
• درایور: Servo Driver Delta
• صفحه های فشاری170 mm :Φ
• نمایشگر: ازدیاد طول ، نیرو و سرعت
• اینترفیس ( رابط بین کاربر ودستگاه ) نرم افزار
• سرعت دستگاه: 5000.1 ~ میلی متر بر دقیقه
• سیستم بال اسکرو کمپانی TBI Motion Taiwan
• قابلیت تفکیک (رزولوشن ) (Resolution) : 1/200,000
• کاربرد: تستهای لهیدگی ورق کارتن: ECT , CMT , CCT , RCT

روش های آزمون:
• فشار ، Hold
• قابلیت اندازه گیری مقدار نیرو در تغییر فرم معین
• قابلیت اندازه گیری نیرو و الانگیشن تا لهیدگی با سرعت ثابت
• قابلیت اندازه گیری میزان الانگیشن با نیروی ثابت در زمان معین
• توانایی تعریف نیروی اولیه (Pre-load) و جابجایی اولیه (Pre- extension)
• پایداری و ثبات بالا در زمان آزمون، بدلیل مجهز بودن به سیستم بال اسکرو و حذف نویز و تکان های ناشی از حرکت Crosshead در سرعت بالا.


کنترل سیستم، توسط نرم افزار انجام شده و رابط کاربر با دستگاه، کامپیوتری بوده که کار با دستگاه را برای اپراتور بسیار آسان می کند. نتایج به همراه نمودار را می توان هم به صورت عکس ذخیره کرد و هم می توان به نرم افزار اکسل انتقال داد و یا بصورت فایل PDF با فرمت گزارش تهیه کرد.

استاندارد های مربوطه:
ASTM D 1164, ISIRI 1411

کاربرد: این دستگاه، برای تعیین میزان مقاومت لایه های کارتن در برابر لهیدگی ای که در اثر اعمال فشار یک صفحه در آن ایجاد می شود، مورد استفاده قرار می گیرد.

عملکرد دستگاه:
نمونه، طبق ابعاد استاندارد آماده سازی شده و در محل مناسب مورد نظر قرار داده شده، و یا توسط آن ها به شکل مورد نظر آماده سازی می گردد. سپس، این مجموعه و یا نمونه در بین دو صفحه فشاری دستگاه قرار داده شده و با سرعت مناسب بر روی اعمال فشار می گردد. میزان تغییر شکل و مقدار نیروی مورد نیاز برای این تغییر شکل، توسط نرم افزار دستگاه، اندازه گیری می شود.
