کابل شبکه STP & UTP

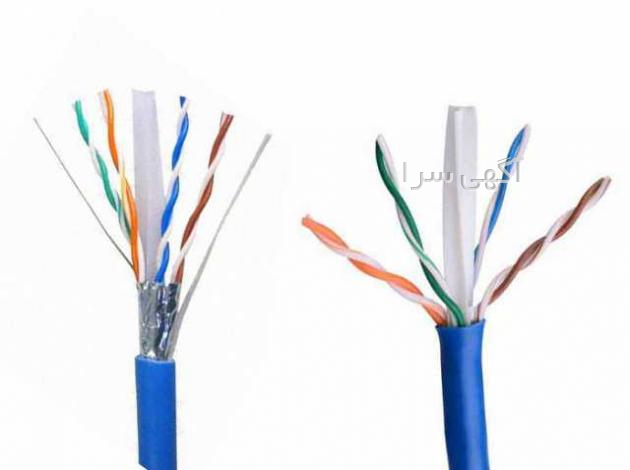

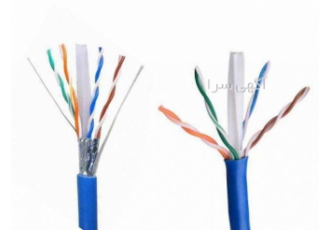

کابل زوج به هم تابیده ( Twisted pair)
زوج به هم تابیده بدون حفاظ (UTP)
زوج به هم تابیده حفاظ دار(STP)
اتصال دو کامپیوتر با درگاه RJ-45 کارت شبکه و بدون استفاده از HUB

کابل زوج به هم تابیده ( Twisted pair)

* کابل زوج به هم تابیده استاندارد فعلی بیشتر شبکه های LAN است. در مقایسه با انواع کابل کواکس نصب آن آسانتر و کارایی آن بهتر است. بر خلاف کابل کواکس که فقط یک هادی منتقل کننده سیگنال و یک زمین دارد ، کابل زوج به هم تابیده دارای چهار جفت سیم مسی عایق بندی شده است که در هر اینچ به تعداد مشخصی به هم تاب می خورند تا از تداخل الکترومغناطیسی ناشی از سایر جفت ها و منابع بیرونی اجتناب شود.کابلهای زوج به هم تابیده ، رنگ بندی خاصی دارند که بر اساس استاندارد T568-A تعریف می شوند. در هر جفت سیم ، سیم تک رنگ سیگنالها را منتقل می کند و سیم راه راه به عنوان زمین عمل می کند.که به ترتیب زیر میباشند:
**جفت1- آبی ، آبی و سفید
**جفت2- نارنجی ، نارنجی و سفید
**جفت3- سبز ، سبز و سفید
**جفت4- قهوه ای ، قهوه ای و سفید
_______________________________________
زوج به هم تابیده بدون حفاظ (UTP)
* بیشتر شبکه های اترنت دفتری از کابل UTP استفاده میکنند. این کابل از هادی مسی 22 یا 24 AWG استفاده میکند. امپدانس آن 100 اهم است و به صورت زیر درجه بندی میشوند
CAT1 0MHZ تلفن صوتی ، سیستم هشدار
CAT2 1MHZ تلفن صوتی ، پایانه های کامپیوتر های بزرگ IBM
CAT3 16MHZ 10 BaseT - 100 BaseT4
CAT4 20MHZ Token Ring
CAT5 100MHZ 100 BaseTX , ATM
CAT5e 350MHZ 1000 BaseT
*پایه های اتصال دهنده :کابلهای زوج به هم تابیده از اتصال دهنده های RJ-45 استفاده میکنند که از لحاظ ظاهری مشابه سوکت سر کابلهای تلفن ( تحت عنوان RJ-11 ) می باشد. نحوه اتصال کابل به پایه های جک RJ-45 بر اساس استانداردهای T568-A و T568-B بصورت زیر است :


*دو استاندارد 568A و 568B از نظر عملکرد مشابهند و اگر در هر دو سرکابل از طرح پایه های واحدی استفاده شود، هیچیک از لحاظ کارایی بر دیگری مزیتی ندارد.( در LAN معمولا کابل زوج به هم تابیده بصورت مستقیم سیم کشی می شود، یعنی هر از پایه های یک اتصال دهنده به پایه متناظر آن در اتصال دهنده دیگر وصل می شود.)
