موتور دمپر Damper actuator دمپر موتور در سیستم کانال کشی

در سیستم کانال کشی برای ساختمانهای مسکونی بزرگ، مجتمع های تجاری، پارکینگهای تجاری،کارخانجات، داروسازی ها، و هر محیط دیگری که نیاز به تنظیم مداوم میزان دبی مناطق مختلف آن وجود داشته باشد از دمپرهای هوا با قابلیت تنظیم توسط موتور دمپر استفاده میشود.
این موتور ها انواع مختلفی دارند که برای موارد کاربردهای خاص خود مورد استفاده قرار میگیرند:
1- موتورهای سه وضعیتی با مکانیزم On/off:
این مدل موتورها متداول ترین نوع موتورها میباشندو برای باز و بسته کردن دمپرهای هوا جهت قطع و وصل یک مسیر هوا استفاده میشوند. این موتورها میتوانند از ترموستات، تابلو کنترل، PLC ، سنسور فشار و یا یک کلید قطع و وصل معمولی فرمان میگیرند
2: موتورهای تدریجی:
این مدل موتورها برای تنظیم دبی هوای عبوری در یک مسیر استفاده میشوند به این صورت که میتوان زاویه باز و بسته بودن دمپر را با یک پتانسیومتر تنظیم نمود، این مدل موتورها برای مواردی که دما یا فشار یک محیط نیاز به تنظیم دقیقتری دارد مورد استفاده قرار میگرد. این موتورها میتوانند از ترموستات،سنسور فشار، PLC ، با خروجی تدریجی (0-10ولت یا 4-20 میلی آمپر) ویا پتانسومتر فرمان بگیرند
3: موتورهای قطع و وصل با مکانیزم فنر برگشت:
این مدل موتورها به وسیله جریان برق باز میشوند و در صورت قطع برق به وسیله نیروی فنر بسته میشوند. موارد استفاده این مدل موتورها برای دمپر مقابل دیزل ژنراتورها،هواسازها،دمپرهای کنترل دود و پروژه های صنعتی می باشد.
4: موتورهای کنترل آتش (Fire Damper actuator) :
این مدل موتورها همانطور که از نامش مشخص است برای کنترل حریق مورد استفاده قرار میگیرد. به این صورت که در سیستمهای کانال کشی در عبور از دیواره آتش، یا عبور کانال از یک محیط به محیط دیگر با شرایط متفاوت می بایست از دمپرهای ضد حریق استفاده شود که در نوع موتوری این مدل دمپرها از این موتورها استفاده میشود.

موتورها در دو نوع 24 ولت و 220 ولت میباشند

*** موتور دمپرهای (( هانیول )) در مدل های 24 ولت در ایران موجود بوده، ومعمولا جهت سیستمهای هواسازها مورد استفاده قرار میگیرند
موتور دمپرهای زیمنس در دو نوع 24 و 220 ولت موجود بوده و در سیستمهای تجاری و صنعتی ( هواسازها ، کانال کشی ها ، فایردمپرها و ...) استفاده میشوند
* موتور دمپر ها در قدرتهای(گشتاورهای) مختلف ساخته میشوند که این قدرتها در سفارشهای اروپا و خاور میانه با واحد نیوتن متر (nm) شناخته میشود و در برندهای مختلف کمی تفاوت دارد. به طور معمول گشتاورها به شرح زیر می باشند:
18-16-15-12-10-8-7-6-5-4-2 نیوتن متر - که در هر برند تعدادی از این گشتاورها موجود می باشد

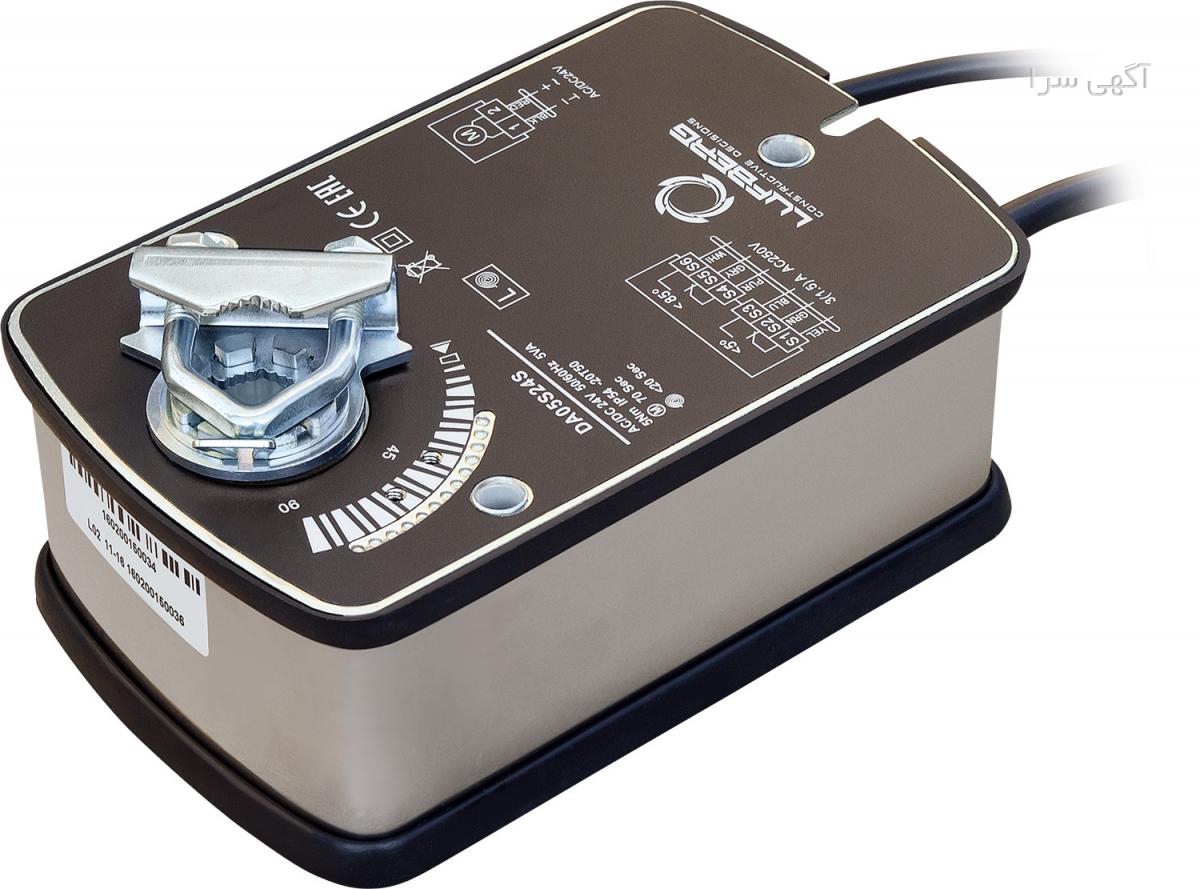

مدلهای دیگری از موتوردمپرها نیز موجود بوده که با توجه به برند آن دارای قیمتهای متفاوتی می باشند مانند برند لوفبرگ LUFBERG
موتور دمپر های 2 و 4 نیوتن لوفبرگ به صرفه ترین قیمت را در بازار مصرف دارا می باشند.
همچنین یکی از مزیت های موتور دمپرهای لوفبرگ مدل های تدریجی این برند می باشد که هم از سیگنال های 0-10 ولت فرمان میگیرد و هم از سیگنال 4-20 میلی آمپر (این سیگنال در موارد صنعتی کاربرد فراوانی دارد این مورد در داروسازی ها که نیاز به کنترل دقیق با سیگنال 4 تا 20 میلی آمپر دارند بسیار پر مصرف است

یک مدل از موتور دمپرها که برای نصب در محیط های خاص کاربرد دارد ، مدل های ضد انفجار می باشد. این مدل به غیر کشور آمریکا که واردات محصولات آن در شرایط فعلی تقریبا برای کشورمان غیر ممکن است، در کشور آلمان و تحت نام ششک Schischek تولید می شود.
این شرکت تولید کننده موتور دمپرهای خاص با سرعت عملکردهای قابل تنظیم که در برخی موارد تا زیر 3 ثانیه و حتی زیر 1 ثانیه است ، می باشد
موتور دمپرهای این شرکت در سه دسته INMAX - REDMAX - EXMAX تقسیم بندی مشود که IP های همگی این مدل ها از 65 تا 68 می باشد. و در مدل های EXMAX دارای قابلیت ضد انفجار بوده و در محیط های حساس دارای گازهای قابل انفجار نصب میشود.
بدنه این مدل ها طوری است که جرقه و اتصالات در داخل این موتور به بیرون راه نداشته و باعث انفجار در یک محیط گازی نخواهد شد.
شایان ذکر است که سیم های ورودی تغذیه این موتور به طور معمول و مانند دیگر موتورها به منبع تغذیه وصل میشود و در صورتی که این اتصالات نیز در محیط انفجاری باشد، باید از محصول دیگر این شرکت که جعبه تقسیم ضد انفجار است استفاده نمود.

نام برخی از مدل های متداول موتور دمپر از برندهای مختلف به شرزیر می باشد:
هانیول: S20010 - S2024 - S1024 - N10010 - S10010
زیمنس: GRA326.1E/T12 , GNA 326.1E/T12 , GGA326.1E/T12 , GDB331 , GLB331, GMA326.1E , GCA326
لوفبرگ: DA02N220 , DA04N220 , DA08N220 , DA02N24PI , DA08N24PI , FS05S220ST
