شیر کنترل فشار sun hydraulic مدل NFBCLCN در شیراز گروه صنعتی متالیکان

گروه صنعتی متالیکان فارس با دارا بودن
تجربه چندین سال در تامین تجهیزات صنعتی در حوزه الکترونیک، اتوماسیون و ابزار
دقیق، پاسخگوی تمامی نیازهای مشتریان عزیز در کوتاه ترین زمان ممکن می باشد.

جهت پاسخگویی بهتر و سریع تر به نیاز شما،
اوردر کد کالای درخواستی را برای ما مشخص نمایید. نمونه
های تامین شده در وب سایت این فروشگاه قابل بررسی می باشد. لازم
به ذکر می باشد تمامی کالاها به صورت مستقیم از خارج وارد می شود.ویژگی های فنی شیر کنترل فشار sun هیدرولیک
شیرهای سوزنی سوراخ های کاملاً قابل تنظیمی هستند که برای تنظیم جریان استفاده می
شوند. آنها بی نهایت از بسته شدن کامل تا حداکثر قطر روزنه قابل تنظیم هستند. آنها
فشار را جبران نمی کنند و ممکن است به عنوان کنترل کننده جریان یا به عنوان شیر
های خاموش استفاده شوند.همه کارتریج های کنترل جریان 2 پورت از نظر فیزیکی و عملکردی قابل تعویض هستند (یعنی مسیر جریان یکسان، حفره یکسان برای اندازه قاب معین). با این حال، ابعاد گسترش
کارتریج از سطح نصب ممکن است متفاوت باشد.
ازآنجایی که شیر های سوزنی دستگاه‌هایی غیر جبران‌کننده هستند، اندازه روزنه ثابت،
جریان را به نسبت ریشه دوم اختلاف فشار در پورت‌های 1 و 2 تنظیم می‌کند.
مکانیزم تنظیم متعادل امکان تنظیم آسان حتی در فشارهای بالا را فراهم می کند.

طراحی دهانه لبه تیز تغییرات جریان را به دلیل تغییرات ویسکوزیته به حداقل می رساند.
مسیرجریان از طریق این شیر دو جهته است. مسیر ترجیحی پورت 1 تا 2 است تا امکان تعویض
با سایر کنترل‌های جریان را فراهم کند.

هنگامی که مکانیسم تنظیم به موقعیت خاموش می شود، نشتی وجود ندارد.
کارتریج های پیکربندی شده با کیت EPDM برای استفاده در سیستم هایی با سیالات استر
فسفات هستند. قرار گرفتن در معرض سیالات نفتی، گریس ها و روان کننده ها به آب بندی
ها آسیب می رساند.
دارای ساختار سبک شناور Sun برای به حداقل رساندن احتمال اتصال قطعات
داخلی به دلیل گشتاور نصب بیش از حد و/یا تغییرات ماشینکاری حفره/کارتریج.

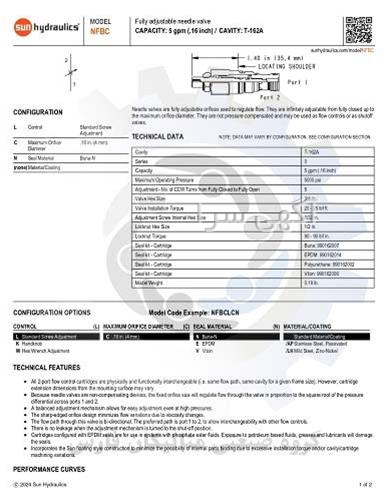

مشخصات تکنیکی شیر کارتریج sunhydraulicمدل NFBC-LCN

1. ابعاد حفره های طراحی و تولید شدهبروی شیر هیدرولیک سان مدل NFBC-LCN براساس کد فنی حفره T-162A میباشد که برابر با





الف:میزان گشتاور نصب
کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 20 - 25 پوند بر فوت می باشد





ب: ابعاد شش گوش آچارخور ولو مدل
NFBC-LCN سایز 3/4 اینچ
می باشد





پ: دنده شیر کارتیج ولو سان مدل NFBC-LCN سایز M16 می باشد





2.
اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری 0 این شرکت می باشد.





3.
این شیر کارتریج مدل NFBC-LCN ظرفیت 5 گالن بر دقیقه می باشد





4. حداکثر فشار بار توصیه شده برای این کارتریج
هیدرولیک در حداکثر تنظیم برابر با 5000 psi می باشد.





5 . سایز آچارخور اصلی شش گوش این نوع شیر
هیدرولیک 3/4 اینچ می باشد.





6 . سایز پیچ تنظیم داخلی شش گوش این شیر
برابر با سایز 5/32
اینچ می باشد.





7 . سایز اب بند شش گوش نصب شده بروی این شیر 1/2 اینچ می باشد.





8 . گشتاور اب بند بروی هد شیر برابر با 80 - 90 پوند
بر اینچ می باشد.





9 . وزن کلی شیر کارتریج سان مدل برابر با 0.18 پوند
می باشد.
