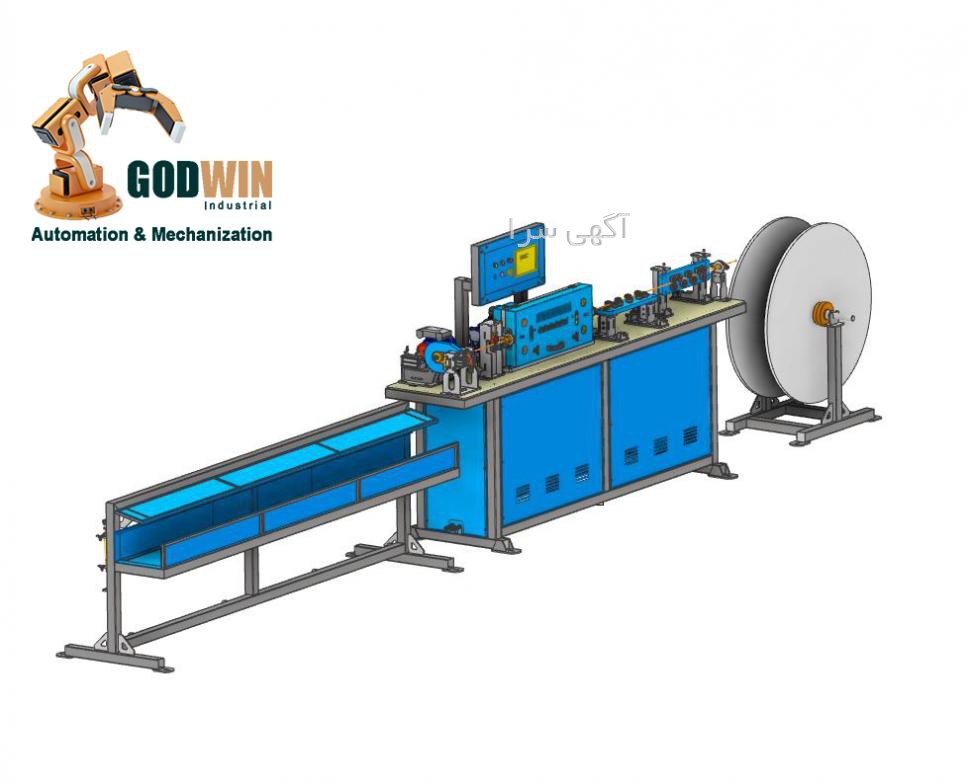

دستگاه صاف کن و برش اتوماتیک لوله مسی مدل ۸۰۴۰۰ Automatic Copper 3 8

Automatic Copper ( 3-8 inch )Tube (Rotary-Saw) Cutting Machine
سفارش دهنده: تهویه گستر مهر پایا
حوزه طرح: مهندس معکوس/ سال ساخت:‌1400
این دستگاه به منظور صاف کردن و برش لوله های آلومینیومی و مسی در صنایع تولیدی تهویه مطبوع به صورت اتوماتیک بکار برده می شود. برش لوله اولین گام از فرایند تولید در صنایع مختلف مانند یخچال سازی-کندانسور سازی - اواپراتور سازی و همچنین تولید کویل های آب گرم و کویل آب سرد و همچنین DX یونیت های فین دار میباشد. درمجموع دو نوع سیستم برش در این دستگاهها بکار برده می شود.
1- برش دیسکی مجهز به تیغه با قطر 160 میلیمتر و ضخامت 1.6 از نوع دندانه ریز- در این نوع برش پلیسه بسیار کمی در دهانه لوله مشاده می شود ولیکن در این زوش دهانه لوله جمع نشده و به حالت اولیه باقی می ماند.
2- برش روتاری مجهز به یک تیغه روتاری و دو غلطک هرزگرد- این روش برش بدون برداه برداری انجام می شود . در این روش کمی دهانه لوله به سمت داخل جمع می شود.
واحد جلو برنده لوله در این ماشین از دو عدد تسمه مقاوم تشکیل شده است که لوله را بدونه هیچ گونه خراش به سمت جلو هدایت می کنند. این دو تسمه توسط یک موتور گیربکس با توان 1 است بخار به حرک در می آیند. پس از قرار دادن کلاف یا کویل لوله بروی دستگاه ، لوله ابتدا توسط 18 عدد غلطک هرزگرد از نوع پلی آمید صاف شده و سپس در طول های تعیین شده توسط دستگاه برش زده خواهد شد.

مشخصات فنی دستگاه نوع 80400

ابعاد دستگاه اصلی : 60x 80x290 سانتی متر
ابعاد استند لوله بریده شده:‌60x 80x290 سانتی متر (قابل افزایش در طول بر حسب نیاز مشتری )
ابعاد کویل گیر:‌80x 80x70 سانتی متر ( کویل گیر در دو نوع مجهز به ترمز پنوماتیک ونوع ساده طراحی و ساخته می شود)
وزن دستگاه: 400 کیلوگرم
توان مورد نیاز: برق 220 ولت(تک فاز) به همراه جریان هوای فشرده 7 بار
سرعت برش: 10 متر در هر دقیقه
کیقیت برش: بدون پلیسه - آماده برای مرحله فرمینگ
سیستم کنترل: plc با قابلیت تعیین طول و برنامه پذیری از طریق نمایشگر 7 اینچ دلتا

گروه اتوماسیون و مکانیزاسیون صنعتی گادوین
