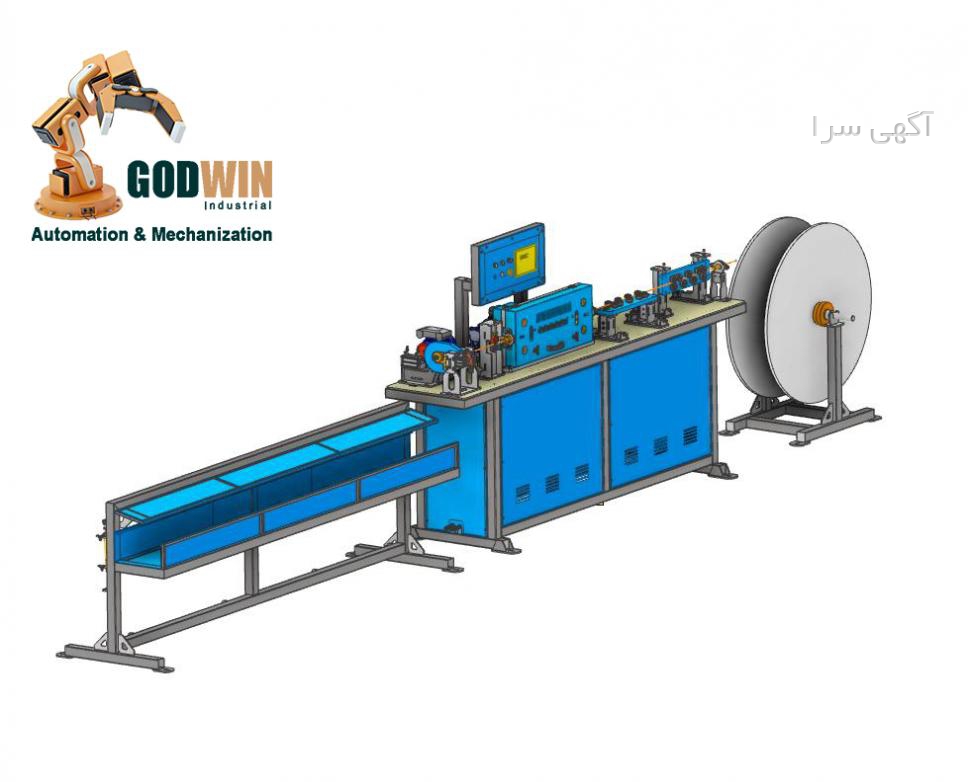

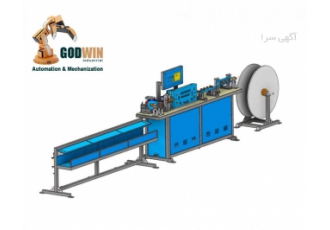

دستگاه برش و فرم لوله آلومینیومی و مسی مدل ۶۶۹۹ سفارش دهنده zwnj شرکت

سفارش دهنده:‌شرکت نوین صنعت برودت
حوزه طرح: مهندسی معکوس/سال ساخت:‌1399

این دستگاه به منظور صاف کردن و برش لوله های آلومینیومی و مسی با قطر 1/4 اینچ در صنایع تولیدی تهویه مطبوع به صورت اتوماتیک بکار برده می شود. برش لوله اولین گام از فرایند تولید در صنایع مختلف مانند یخچال سازی-کندانسور سازی - اواپراتور سازی و همچنین تولید کویل های آب گرم و کویل آب سرد و همچنین DX در یونیت های فین دار میباشد. .دو نوع سیستم برش در این دستگاهها بکار برده می شود.
1- برش دیسکی مجهز به تیغه با قطر 160 میلیمتر و ضخامت 1.6 از نوع دندانه ریز
2- برش روتاری مجهز به یک تیغه روتاری و دو غلطک هرزگرد
تکنیک بکار برده شده برای برش به گونه ای است که هیچگونه پلیسه ای در محل برش ایجاد نمی شود. پس از قرار دادن کلاف یا کویل لوله بروی کویل گیر دستگاه ، لوله ابتدا توسط 18 عدد غلطک هرزگرد از نوع پلی امید (یا فلزی) صاف شده و سپس وارد بخش پیش برنده می شود. پیش برنده از دو تسمه به همراه تعداد زیادی غلطک هرزگرد تشکیل شده است. این دو تسمه توسط یک موتور سه فاز به قدرت یک اسب بخار به حرکت در می آیند. لوله پس از خروج از واحد پیش برنده وارد واحد سنجش طول شده و توسط انکودر طول آن محاسبه می شود. مقدار طول لوله و همچنین تعداد مورد نیاز در نمایشگر 7 اینچی دستگاه توسط اپراتور از قبل تعیین می شود.

مشخصات فنی دستگاه نوع 6699

ابعاد دستگاه: 60x 80x250 سانتی متر
وزن دستگاه:350 کیلوگرم
توان مورد نیاز: برق 220 ولت(تک فاز) به همراه جریان هوای فشرده 7 بار
سرعت برش: 5 الی 36 متر در هر دقیقه
کیقیت برش: بدون پلیسه - آماده برای مرحله فرمینگ /اکسپندینگ
سیستم کنترل: plc با قابلیت تعیین طول و برنامه پذیری در نمایشگر 7 اینچی
