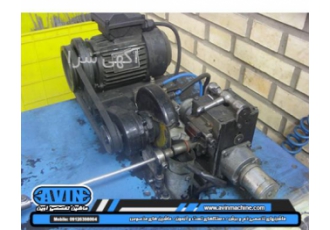

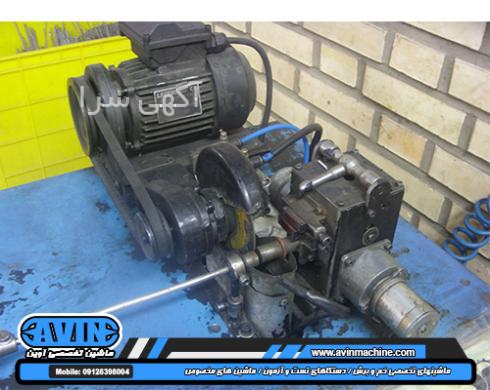

دستگاه برش اتوماتیک فنر استیل آینه خودرو خلاصه اختراع با توجه به اینکه

خلاصه اختراع:
با توجه به اینکه تیغه بکار رفته در ساختمان این دستگاه برای برش فنر از نوع تیغه های یک میلی متری می باشد لذا به دلیل خطرات احتمالی برای اپراتور آن تصمیم گرفته شد تا دستگاه به طور تمام اتوماتیک طراحی و ساخته شود. این دستگاه بطور خاص به منظور برش فنر استیل بکار رفته در ساختمان مکانیزم آینه تعدادی از خودروهای ساخت داخل کشور در طول های مساوی طراحی و ساخته شده است. در این ماشین از نیروی الکتریسیته برای بکار انداختن قسمتهای مختلف آن استفاده شده است. یک موتور الکتریکی تک فاز به همراه یک سیستم انتقال توان تسمه ای مجموعه تیغه برش را به حرکت در می آورد. تیغه برش بکار ر فته در ساختمان این ماشین از نوع سنگ یک میلی متری می باشد که در داخل یک قاب حفاظتی قرار داده شده است. این قاب نقش محفوظ داشتن اپراتور از خطرات احتمالی را به عهده دارد.مجموعه این الکتروموتور و تیغه برش بر روی دو عدد میله راهنما لغزش می کنند. لغزش این مجموعه و حرکت آن به سمت جلو و عقب توسط یک الکتروموتور کوچک گیربکس دار انجام می گیرد.این الکتروموتور حرکت دوارنی خود را توسط یک پیچ و مهره از نوع ذوزنقه های به حرکت رفت و برگشتی تبدیل می کند. فنر مورد نظر از داخل یک اتاقک کوچک عبور کرده و این اتاقک نقش سنجش طول فنر درخواستی و هدایت آن به سمت تیغه برش را بر عهده دارد. در داخل این اتاقک دو عدد غلطک فلزی وجود دارد که غلطک پایینی به یک عدد الکتروموتور کوچک متصل شده است و نقش محرک را دارد. علطک دوم غلطک هرزگرد بوده و به کمک غلطک پایینی فنر را به سمت خارج از اتاقک هدایت می کند. یک عدد شافت انکودر به غلطک پایینی متصل شده و در سیستم تعیین طول فنر شرکت دارد. زمان لازم برای برش هر تکه فنر در حدود سی ثانیه می باشد.
