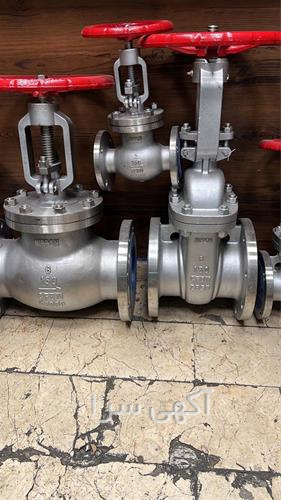

شیر فلکه فولادی و استیل در مشهد عرضه کننده انواع شیرآلات صنعتی فولادی

عرضه کننده انواع شیرآلات صنعتی فولادی ، استیل 304 ، 316 ، چدنی داکتیل و ...

یکی از مهم ترین قسمت هایی که در یک سیستم انتقال سیال وجود دارد شیر آلات VALVES می باشند. بدون وجود شیرآلات امکان تنظیم و یا قطع و وصال جریان وجود نخواهد داشت. از انواع مختلف والو ها پر کاربرد ترین آنها عبارتند از :
1. شیر کشویی GATE VALVE
2. شیر توپی BALL VALVE
3. شیر سوزنی GLOBE VALVE
4. شیر یک طرفه CHECK VALVE

شیر کشویی GATE VALVE

شیر کشویی GATE VALVE یکی از پر مصرف ترین کنترل کننده های سیال در خطوط انتقال می باشد. کاربرد آن در قطع و وصل جریان و تا حدودی تنظیم دبی عبوری سیال می باشد.

مکانیسم عملکرد :
با داشتن یک دروازه WEDGE که به صورت کشویی با کمک STEM بالا و پایین رفته و با قرار گرفتن در مسیر سیال باعث قطع و وصل مسیر می گردند.

اجزاء شیر کشویی GATE VALVE :
سر فلکه (Handwheel): باز و بسته کردن این مدل از شیر ها اکثراً از طریق سر فلکه و یا Handwheel انجام می شود. استفاده از اکت های بادی و برقی بر روی این مدل از شیرها رایج نمی باشد.
بدنه (Body): بدنه قسمتی از شیر است که به سایر اقلام و تجهیزات وصل می شود. این اتصال عموماً از طریق نوع فلنچ، دنده و یا جوش می ­باشد.
بونت (Bonnet): قسمتی از شیر است که قسمت های متحرک شیر درون آن قرار دارند و به بدنه عموماً از طریق پیچ وصل می شود.
تریم (Trim): به مجموعه دیسک، استم ، و سیت رینگ های (Seat Ring) یک شیر کشویی، Trim آن شیر می­ گویند.

انواع WEGDE

بسته به فشار و دما و نوع سیال انواع مختلفی از WEDGE در این گونه والو ها کاربرد دارد که متداول ترین آنها عبارتند از :
تیغه صلب (Solid Wedge)
رایج ترین و پرکاربرد ترین نوع لبه دیسک در شیرهای کشویی نوع صلب می­ باشد که از سادگی و قدرت بالایی برخوردار است. شیری با این نوع از لبه تقریباً در هر حالت و موقعیتی می­ تواند به خط وصل شود و همچنین و تقریباً برای هر نوع مایعی به کار می ­رود. این نوع از لبه در واقع ساختمانی یک تکه دارد. لبه صلب برای جریان های تور بلانس بسیار مناسب می باشد. استفاده از تیغه صلب معمولا تا 2 اینچ متداول می باشد.

مزایای تیغه صلب (Solid Wedge)
1. قابلیت تحمل فشار بالا
2. هزینه ساخت پایین

تیغه منعطف (Flexible Wedge)
در واقع این مدل از لبه شیر، تنها در مرکز دیسک به صورت صلب است و در سطوح خارجی تر و سطح تماس با سیت به صورت منعطف می باشد. در واقع یک دیسک یک تیکه می باشد که در محیط اطراف آن قسمت تو خالی وجود دارد که به منظور بهبود عملکرد دیسک در مواقعی که زاویه­ای بین سیت و دیسک به وجود می آید درست شده است.

مزایای تیغه منعطف (Flexible Wedge)
1. قابلیت کارکرد در دمای بالا تا حدود 500 درجه سانتیگراد
2. انعطاف در عملکرد
3. عمر بالا
4. کارکرد در رنج تغییر دمایی بالا
5. وزن پایین در سایز های بالا

انواع STEM

شفت متحرک (RISING STEM)
در این گونه والو ها شفت به همراه دیسک بالا و پایین می آید و موقعیت والو را از روی شفت می توان تشخیص داد.

شفت ثابت (NONRISING STEM)
در این گونه والو ها شفت در هنگام باز و بسته شدن در دیسک به صورت رزوه ای حرکت می کند

جهت کسب اطلاعات بیشتر با ما در تماس باشید.
شیر فلکه کلاس 150 ,شیر فلکه فلنچی

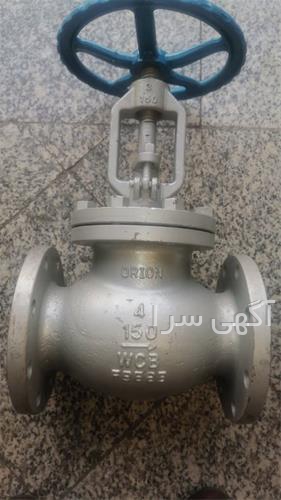

شیر سوزنی کلاس 150
