دستگاه کنداکتومتر حفره یاب سامانه کنداکتومترConductometer این سامانه یک

سامانه کنداکتومترConductometer
این سامانه یک ابزار الکترومغناطیسی القایی قدرتمند، ساده و سریع در تحقیقات ژئوفیزیک است که متخصصان ژئوفیزیک، کشاورزی، و محیط زیست می‌توانند از آن به عنوان یک روش دقیق و قابل اعتماد برای بررسی شرایط خاک وسازه‌ها در زیر سطح زمین استفاده کنند. رابط کاربری مناسب، حمل و نقل آسان و ارائه نتایج واقعی لحظه‌ای در قالب فایل‌هایی بر روی حافظه داخلی و در فرمت اکسل چند نمونه از ویژگی‌های این سامانه است که سبب سهولت استفاده و کاربرپسند بودن آن شده است.

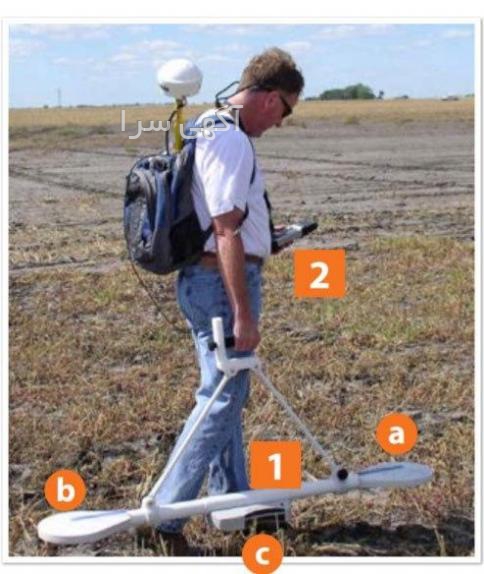

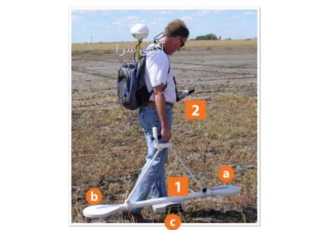

این سیستم از دو جزء اصلی تشکیل شده است:
1- ابزار EM؛ که از یک فرستنده ، یک گیرنده و یک محفظه الکترونیک تشکیل شده است.
2- PDA؛ که در واقع رابط کاربری دستگاه است.

چگونگی عملکرد سامانه کنداکتومترConductometer
انتشار امواج الکترومغناطیسی در محیط اطراف زمین تحت تاثیر شرایط محیطی است. انتشار امواج رادیویی به سه صورت امواج زمین، امواج آسمانی، و امواج فضایی یا مستقیم وجود دارد. امواج زمینی به دسته‌ای از امواج رادیویی گفته می‌شود که فاصله بین فرستنده و گیرنده را در سطح زمین و یا در مجاورت زمین طی می‌کنند. این امواج حین انتشار در سطح زمین مقداری جریان در زمین القا می‌کنند که باعث اتلاف یا جذب انرژی توسط زمین می‌شود و در نتیجه منجر به تضعیف امواج ارسالی خواهد شد. چگونگی حرکت و برد این امواج به شرایط محیطی و طبیعی آن ناحیه بستگی دارد.
رسانایی زمین عامل بسیار مهمی در تعیین قدرت میدان و کیفیت انتشار امواج زمینی است. به عنوان مثال انتقال فرکانس‌های فرکانس پایین (30-300 کیلوهرتز) و فرکانس متوسط (300 تا 3000 کیلوهرتز) رادیویی به طور ویژه‌ای به رسانایی بالای زمین متکی است.
دستگاه کنداکتومتر بر اساس اصولی که در بالا عنوان شد، با ارسال امواج الکترومغناطیسی زمینی و القای جریان الکتریکی در زمین و سپس دریافت امواج الکترومغناطیسی ثانویه که انرژی آن‌ها توسط زمین جذب شده و تحلیل رفته است، میزان رسانایی زمین را اندازه‌گیری و ثبت می‌کند. در واقع با اندازه‌گیری مقدار انرژی‌ای که توسط ناحیه‌ی مورد بررسی جذب‌شده است و سپس پردازش داده‌ها، رسانایی ناحیه محاسبه می‌شود.
ابزار EM حاوی دو مجموعه از کویل‌ها است که در دو سر محفظه‌ی الکترونیک دستگاه قرار گرفته‌اند. این دو مجموعه کویل در واقع همان فرستنده و گیرنده‌ی دستگاه هستند. بخش فرستنده‌ی دستگاه کار انتقال یک میدان مغناطیسی اولیه را انجام می‌دهد که منجر به تولید جریان الکتریکی در زمین می‌شود. این جریان الکتریکی القایی یک میدان مغناطیسی ثانویه ایجاد می‌کند که توسط کویل‌های بخش گیرنده حس می شود. در نهایت داده‌هایی بر روی واحد کنترل نمایش داده می‌شوند که نشان دهنده‌ی میزان رسانایی زمین در ناحیه‌ی مورد بررسی هستند.

نقشه رسانایی زمین (خروجی سامانه کنداکتومترConductometer)

یکی از خروجی‌های این سامانه به صورت یک نقشه رنگی کد شده است که کاربر را قادر می‌سازد به سرعت و به راحتی مناطق مورد نظر خود در سایت را شناسایی کند. به عنوان مثال پلات کنتراست رنگی در تصویر بالا، توانایی سامانه در قابلیت‌های نقشه‌برداری مرتبط با تغییرات رسانایی خاک را نشان می‌دهد. داده‌ها که در رسانایی 15 کیلوهرتز جمع آوری شده‌اند، توسط یک دورگیر (outline) صورتی در نقشه، انشعابات نمکین را از یک حوضچه آبرسانی نشان می‌دهند. به همین ترتیب

نمونه کاربردهای سامانه کنداکتومترConductometer
• ارزیابی‌های زیست محیطی
• تحقیقات باستان شناسی
• تحقیقات زمین شناسی
• ارزیابی سایت
• بررسی آب های زیرزمینی
• تحقیقات کشاورزی

مزایای استفاده از دستگاه کنداکتومتر درجمع‌آوری داده‌
• سیستم کاربر پسند
• ثبات سیگنال بی‌نظیر
• سیستم چند فرکانسی
• گزینه‌های انعطاف پذیر باتری
• ویژگی‌های نرم افزاری پیشرفته برای
• نتایج واقعی و در لحظه
• ارائه نتایج به صورت فایل‌ها بر روی حافظه داخلی و ساختار یافته در فرمت اکسل
• سبک وزن و حمل‌و‌نقل آسان
• حذف نویز کابل با استفاده از دستگاه ضبط داده بی‌سیم
• سازگار با GPS
