فروش شیر کارتریج SUN مدل CBCG LJN در کرمان گروه صنعتی متالیکان فارس

گروه صنعتی متالیکان فارس با 15 سال فعالیت و همکاری با شرکت ها و کارخانجات بزرگ صنعتی کشور سعی در ارائه هر چه بهتر خدمات و پشتیبانی در زمینه قطعات هیدرولیک SUN را دارد.

مقایسه . دسته: کاتالوگ شیرهای برقی کاتریجی هیدرولیک

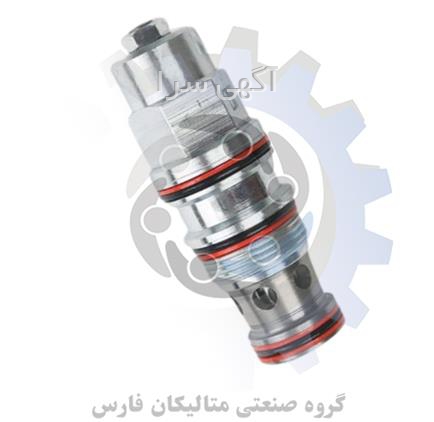

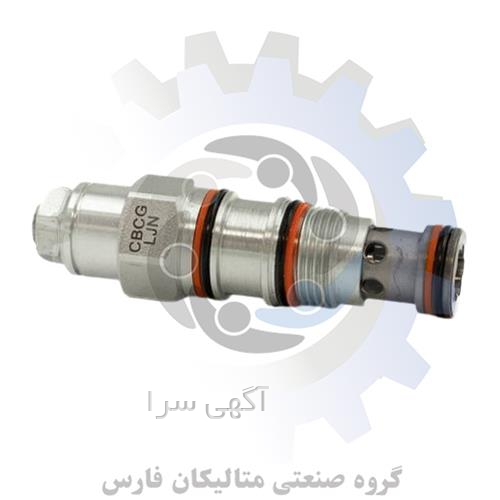

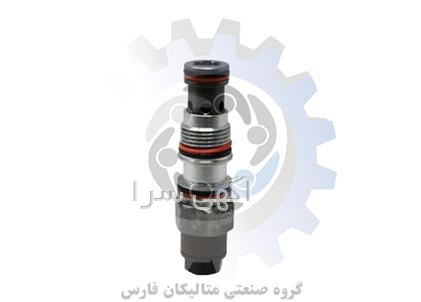

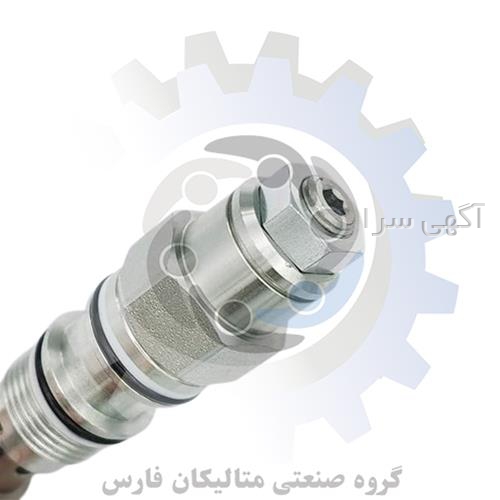

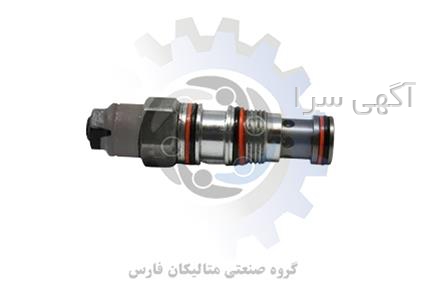

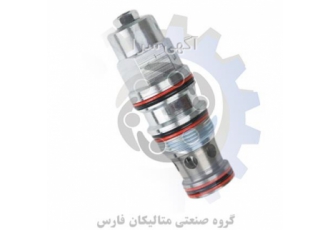

مشخصات تکنیکی شیر کارتریج sun hydraulic مدل CBCG LJN
1. ابعاد حفره های طراحی و تولید شده بروی شیر هیدرولیک سان مدل CBCG LJN براساس کد فنی حفره T11A می باشد که برابر با
الف:میزان گشتاور نصب کارتریج(میزان کشش زمان نصب با آچار ترکمتر) 30 35 پوند بر فوت lbf ft می باشد
ب: ابعاد شش گوش آچارخور ولو مدل CBCG LJN سایز 7/8 اینچ می باشد
پ: دنده شیر کارتیج ولو سان مدل CBCG LJN سایز M20 می باشد
2. اطلاعات فنی نصب کارتریج بر اساسSun بر اساس استاندارد Standard S-171 معادل با سری یک این شرکت می باشد.
3. این شیر کارتریج مدل CBCG LJN ظرفیت 15 گالن بر دقیقه می باشد
4. نسبت تنظیمی این شیر هیدرولیک برند سان(Pilot Ratio) این کارتریج ولو هیدرولیک سان 4.5:1 می باشد.
5. حداکثر فشار بار توصیه شده برای این کارتریج هیدرولیک در حداکثر تنظیم برابر با 3850 psi می باشد.
شیر کارتریج هیدرولیک sun ضد تعادل مدل CBCG LJN با کمک پیلوت برای کنترل بار بیش از حد مجاز هستند. شیر چک اجازه می دهد تا جریان آزاد از شیر جهت (درگاه 2) به بار (درگاه 1) در حالی که یک شیر کمکی مستقیم با کمک پیلوت جریان را از پورت 1 به پورت 2 کنترل می کند. کمک پیلوت در پورت 3 تنظیم موثر را کاهش می دهد. شیر تخلیه کننده فشار با نرخ تعیین شده توسط نسبت پیلوت.
6. همچنین حداکثر فشار تنظیم 5000 psi برای این شیر کارتریجی هیدرولیک می باشد.
7. تنظیمات فشار، تنظیم شده در کارخانه با 2 اینچ مکعب بر دقیقه ایجاد شده است.
8. حداکثر نشتی روغن سوپاپ شیر کارتریج ولو مدل در حالت نصب مجدد تا 5 قطره در دقیقه نرمال خواهد بود.
9 . سایز آچارخور اصلی شش گوش این نوع شیر هیدرولیک 7/8 اینچ می باشد.
10 . سایز پیچ تنظیم داخلی شش گوش این شیر برابر با سایز 5/32 اینچ می باشد.
11 . سایز مهره شش گوش نصب شده بروی این شیر 9/16 اینچ می باشد.
12 . گشتاور مهره بروی هد شیر برابر با 80 - 90 پوند بر اینچ می باشد.

شیر های برقی کاتریجی هیدرولیک برند سان. تماس بگیرید. دانلود فایل.
